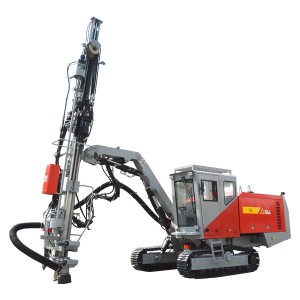

G5 แท่นขุดเจาะค้อนไฮดรอลิกด้านบนเต็มรูปแบบ
G5 แท่นขุดเจาะค้อนไฮดรอลิกด้านบนเต็มรูปแบบ
ช่วงขนาดรูพรุนที่ใช้งานได้: 45-90 มม. GIA G5 ค้อนไฮดรอลิกเต็มรูปแบบพร้อมเครื่องยนต์แห่งชาติ ระบบปั๊มตัวแปรแบรนด์นำเข้า สว่านไฟฟ้าสูง Anbatuo ประสิทธิภาพการเจาะสูง การใช้พลังงานต่ำเป็นพิเศษ ภูมิประเทศที่ซับซ้อน ความสามารถออฟโรดที่แข็งแกร่งโครงสร้างแขนพับทำให้สามารถเจาะรูได้กว้างขึ้น และสามารถปรับตัวเข้ากับภูมิประเทศที่ซับซ้อนได้อย่างแข็งแกร่งผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในเหมืองแบบเปิดและการขุดดินทางวิศวกรรมเทศบาล การรวบรวมวัสดุเหมืองหิน ฯลฯ การขุดเจาะ
ระบบลำแสงขับเคลื่อน
ลำแสงโลหะผสมอลูมิเนียมที่ขับเคลื่อนด้วยถังน้ำมันและเชือกลวดเหล็กมีความแข็งแรงสูงกว่าและมีความต้านทานการดัดงอที่เหนือกว่าซึ่งสามารถเจาะตรงในอุดมคติได้การเจาะดำเนินไปอย่างราบรื่นยิ่งขึ้นลำแสงขับเคลื่อนติดตั้งระบบเปลี่ยนแท่งแบบกลไก และผู้ปฏิบัติงานสามารถดำเนินการรับและขนถ่ายแท่งในห้องโดยสารได้สำเร็จ
ระบบเจาะแขน
ด้วยโครงสร้างแขนขนาดใหญ่แบบพับได้เป็นรูปสี่เหลี่ยมผืนผ้า ทำให้สามารถเจาะรูแนวตั้งและแนวนอนที่ส่วนหน้าอาคารได้ และพื้นที่ครอบคลุมการเจาะในเครื่องบินสามารถเข้าถึง 13 ตารางเมตร
สว่านไฮดรอลิก
สว่านหินกำลังสูงที่ออกแบบโดย Antop Group มาพร้อมกับประสิทธิภาพการเจาะสูง แรงกระแทกสูงและต่ำ ฟังก์ชั่นการ์ดอัตโนมัติ และความสามารถในการปรับตัวที่แข็งแกร่งขึ้นกับสภาพหินที่แตกต่างกัน
นาวาร์ตั้งโปรแกรมได้
ระบบควบคุมลอจิกมีความน่าเชื่อถือสูง ติดตั้งง่าย บำรุงรักษาง่าย พื้นที่ขยายฟังก์ชันที่ทรงพลัง และวินิจฉัยข้อผิดพลาดได้ง่าย
ระบบเก็บฝุ่นสองระดับ
ระบบเก็บฝุ่นแบบแห้งสองขั้นตอนสามารถทำความสะอาดตัวเองได้ทางออนไลน์ โดยมีผลการดักจับฝุ่นที่ดีและตรงตามข้อกำหนดการปล่อยฝุ่นของประเทศ
Pilothouse กำหนดค่า
ด้วยระบบทำความเย็นเครื่องปรับอากาศกำลังสูง และระบบลมอุ่น
| ช่วงการเจาะ | |
| เส้นผ่านศูนย์กลางการเจาะ | 90~140มม |
| ความลึกของการเจาะ | 25ม |
| ข้อมูลจำเพาะของก้านเจาะ | T38/T45 |
| ความจุของก้านเจาะ | 6+1 |
| เครื่องยนต์ | |
| ยี่ห้อ | หยูชายไชน่าสแตนดาร์ด III |
| หมายเลขสินค้า | YCA-7240-T300 |
| พลัง | 134KW |
| เครื่องอัดอากาศ | |
| ความจุอากาศ | 6 ลบ.ม./นาที |
| แรงดันใช้งานสูงสุด | 8บาร์ |
| ประเภทการบีบอัด | การบีบอัดสกรูสองขั้นตอน |
| หัวแกว่ง | |
| ความเร็วในการแกว่ง | 0 ~ 120 รอบต่อนาที |
| แรงบิดแกว่ง | 2,000 นิวตันเมตร |
| ใบพัด | |
| จังหวะการขับเคลื่อน | 3500มม |
| ระยะเวลาการชดเชย | 6030มม |
| โหมดขับเคลื่อน | กระบอกน้ำมัน+เชือกลวด |
| วัสดุลำแสงขับเคลื่อน | อลูมิเนียมการบิน |
| แรงขับสูงสุด | 20kN |
| แรงดึงสูงสุด | 30kN |
| ระบบการเดินทาง | |
| แรงดันไฟฟ้า | 2*12V.120AH |
| ความเร็วในการเดินทาง | 1.5~3.1กม./ชม |
| ความสามารถในการปีนเขา | 20° |
| มุมสวิงของแชสซี | ±10° |
| แขนเจาะ | |
| ระยะยกของการเจาะ | ลง 28°/ขึ้น 45° |
| มุมสวิงซ้ายและขวาของแขนเจาะ | ซ้าย 25°/ขวา 25° |
| มุมสวิงซ้ายและขวาของวงเล็บ | ซ้าย 10°/ขวา 91° |
| ระยะการขว้างของใบพัด | 130° |
| ขนาดและน้ำหนัก | |
| น้ำหนัก | 13500กก |
| ขนาด | 10800X2350X3000มม |
