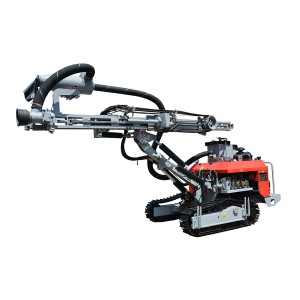

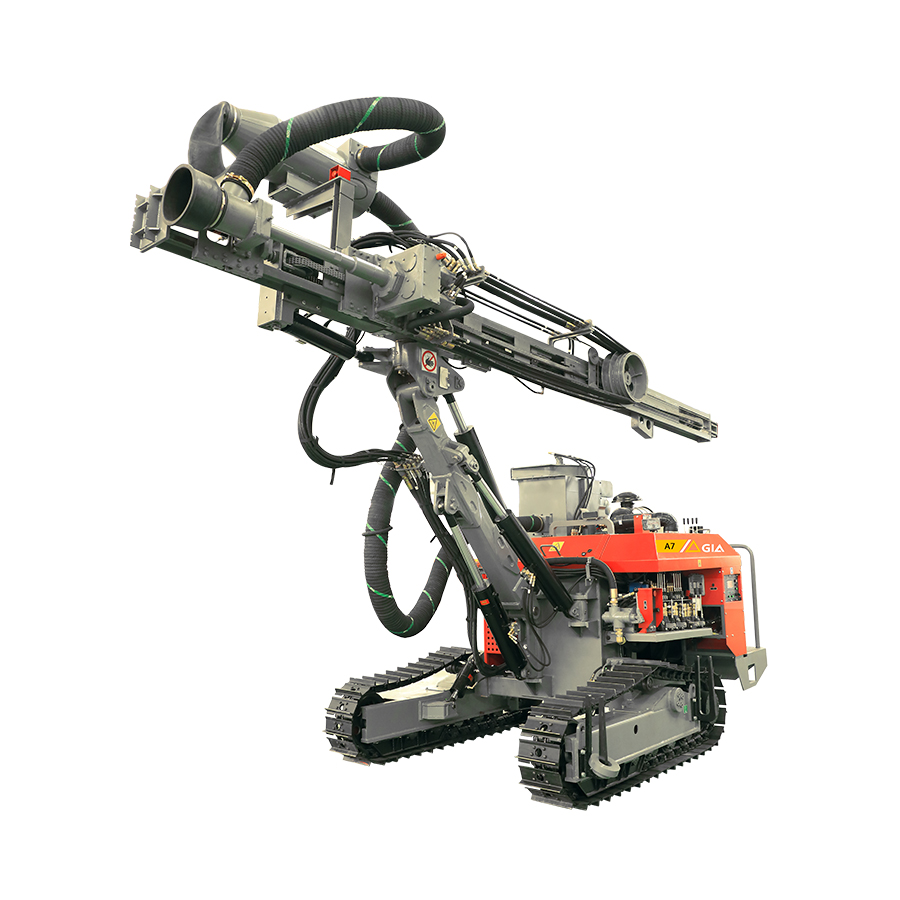

A7 Craw type open hole drill
A7 Craw type open hole drill
Naaangkop na hanay ng laki ng butas: 89-140mm Ang A7 ay isang split open hole drill na malawakang ginagamit sa mga minahan at quarry sa buong bansa.Ang drill ay simple sa istraktura, maginhawa sa pagpapanatili, malakas sa kadaliang kumilos, hindi sensitibo sa mga bitak ng bato, lalo na angkop para sa mapagbigay at malalim na butas na pagbabarena na operasyon ng pag-quarry ng butas.Ang natatanging high-speed hydraulic motor-driven na fan dust removal system nito ay maihahambing sa isang ganap na hydraulic tracked rig, na nag-aalis sa operator mula sa alikabok, Kasabay nito, epektibo nitong pinapabagal ang pagkasira ng mekanismo ng pagtatrabaho ng drilling rig.
Ang bidirectional control panel ay ergonomic na dinisenyo, na may makatwirang layout at maginhawang operasyon.Maaaring kontrolin ng operator ang operasyon ng pagbabarena nang pahalang o patayo mula sa anumang posisyon ng propulsion, na may malawak na paningin.Pinapadali ng joystick at instrumentation ang direktang kontrol ng propulsion at drive, ang side control panel ay may cantilever positioning lever, rig Ang rear control panel ay nagpapahintulot sa operator na gumana habang ang rig ay gumagalaw.
Ang propulsion beam ay nilagyan ng umiikot na canoner, na epektibong binabawasan ang pagsusuot ng hose sa proseso ng rotary na paggalaw at pinapalawak ang buhay ng serbisyo ng hose.
Ang propulsion beam sa anyo ng oil cylinder chain propulsion, na sinamahan ng pulley positioning mechanism at ang anti-wear sliding mechanism, ay nagpapabuti sa katatagan ng pagbabarena at ang buhay ng serbisyo ng propulsion beam.
Ang propulsion beam sa anyo ng oil cylinder chain propulsion, na sinamahan ng pulley positioning mechanism at ang anti-wear sliding mechanism, ay nagpapabuti sa katatagan ng pagbabarena at ang buhay ng serbisyo ng propulsion beam.
Ang malakas na crawler walking system ay madaling tumatalakay sa high-speed displacement at masungit na kapaligiran sa ibabaw.Sa isang ligtas na walking amplitude change control platform, maginhawa para sa ligtas na operasyon sa paglalakad at Transposition sa malalayong distansya.
Gamit ang presyon ng langis ng engine, temperatura ng paglamig, alarma ng engine fault, ilaw ng indicator sa pag-charge ng baterya, emergency stop switch at reversing warning at iba pang mga safety device.
Ang istraktura ng drilling arm ay may malawak na hanay ng mga aktibidad upang matugunan ang pinakamataas na kinakailangan ng iba't ibang mga anggulo ng pagbabarena.
Ang istraktura ng drilling arm ay may malawak na hanay ng mga aktibidad upang matugunan ang pinakamataas na kinakailangan ng iba't ibang mga anggulo ng pagbabarena.
Mga Teknikal na Parameter
| Saklaw ng pagbabarena | |
| diameter ng pagbabarena | 60~120mm |
| Lalim ng pagbabarena | 89-140MM |
| Pagtutukoy ng drill rod | 76X3000mm |
| Kapasidad ng baras ng pagbabarena | 6+1 |
| makina | |
| Tatak | Yu Chai China Standard III |
| item no | YCA-7240-T300 |
| kapangyarihan | 73.5KW |
| Air compressor | |
| Kapasidad ng hangin | 15m3/min |
| Pinakamataas na presyon ng pagtatrabaho | 18bar |
| Uri ng compression | Dalawang yugto ng screw compression |
| Namumungay ang ulo | |
| Ang bilis ng slewing | 0~120rpm |
| Slewing torque | 2000Nm |
| Propeller | |
| Propulsion stroke | 3700mm |
| Haba ng kabayaran | 1000mm |
| Propulsion mode | Silindro ng langis+lubid ng kawad |
| Materyal ng propulsion beam | Aviation aluminyo |
| Pinakamataas na pagpapaandar | 12kN |
| Pinakamataas na puwersa ng pagguhit | 20kN |
| Sistema ng paglalakbay | |
| Boltahe ng kuryente | 24V |
| Bilis ng paglalakbay | 1.6~3.2km/h |
| Kakayahang umakyat | 20° |
| Anggulo ng swing ng chassis | ±10° |
| braso ng pagbabarena | |
| Saklaw ng pag-aangat ng pagbabarena | pababa ng 20°/pataas ng 91° |
| Kaliwa at kanang swing angle ng drilling arm | Kaliwa 50°/kanan 20° |
| Kaliwa at kanang swing angle ng bracket | Kaliwa 45°/kanan 45° |
| Propeller pitching range | 145° |
| Sukat at Timbang | |
| Timbang | 7600kg |
| Sukat | 7232X2260X2800mm |
