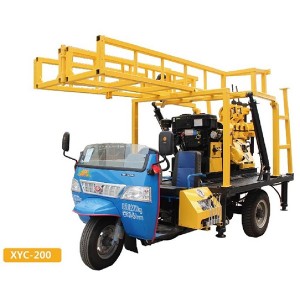

Core Drilling Rig XYC-200
Core Drilling Rig XYC-200
1, XYC - 200 truck mounted drilling rig para sa multi-function na hydraulic car vertical shaft rotary drilling rig
2, automobile chassis sa pamamagitan ng tang, nagpapakita ng card chassis, drill transmission system at winding, mud pump, at iba pang mahahalagang accessories na naka-install sa chassis, rational layout ay compact, madaling patakbuhin
3, configuration, BW - 160 uri ng mud pump, mataas na presyon, malaking daloy, tiyakin ang lalim ng pagbabarena at diameter ng pagbabarena
4, mag-drill mula sa mga mobile device, maaaring makamit bago at pagkatapos ng sariling mobile drilling rig ng host, mapadali ang operasyon ng wellhead
5, hydraulic drill tower ng ups and downs type automatic telescopic rig, ligtas at maginhawang operasyon.
Upang umangkop sa hanay:
Ang paggalugad, mga geological na kalsada at matataas na gusali na paggalugad ng pundasyon, pati na rin ang iba't ibang kongkretong istrakturang inspeksyon na butas, river levee, roadbed grouting hole drilling at grouting direkta, civil water well at geothermal central air conditioning, atbp.
Pangunahing teknikal na mga parameter ng pagganap
| Pangunahing teknikal na mga parameter | ||||
|
Parameter ng tech | Modelo | XYC-130 | XYC-180 | XYC-200 |
| Lalim ng pagbabarena(m) | 130 | 180 | 200 | |
| Buksan ang butas dia.(mm) | 220 | 220 | 325 | |
| End hole dia.(mm) | 75 | 75 | 75 | |
| Drill rod dia.(mm) | 42-60 | 42-60 | 42-60 | |
| anggulo ng drill(°) | 90-75 | 90-75 | 90-75 | |
| Katugmang kapangyarihan(kW) | 13.2 | 13.2 | 15 | |
| Timbang na walang kapangyarihan(kg) | 600/740 | 620/750 | 880/970 | |
| Dimensyon(m) | 2.4*0.8*1.4 | 2.4*0.8*1.3 | 2.7*0.9*1.5 | |
| Spindle | Bilis(r/min) | 142/285/570 | 30/300/480/730/830/1045 | 64/128/287/557 |
| Stroke(mm) | 450 | 450 | 450 | |
|
Motor Tricycle | Modelo | 7YP-1475D1 | 7YP-1475D1 | 7YP-1475D1 |
| Pamantayan sa Pagpapalabas | GB19756-2005(Ⅱ) | GB19756-2005(Ⅱ) | GB19756-2005(Ⅱ) | |
| Na-rate na Power(kW) | 16.2kW | 16.2kW | 16.2kW | |
| Na-rate na Bilis(r/min) | 2200 | 2200 | 2200 | |
| (Drill Mast) | Na-rate na pagkarga(tonelada) | 18 | 18 | 18 |
| Taas(m) | 6.5 | 6.5 | 6.5 | |
|
(winch) | Dispalcement(L/min) | 160 | 160 | 160 |
| Max, presyon(Mpa) | 1.3 | 1.3 | 1.3 | |
| beses/min | 165 | 165 | 165 | |
| Inlet hose dia.(mm) | 51 | 51 | 51 | |
| Outlet hose dia.(mm) | 32 | 32 | 32 | |
