HC420 open-air submersible hole drilling
HC420 open-air submersible hole drilling

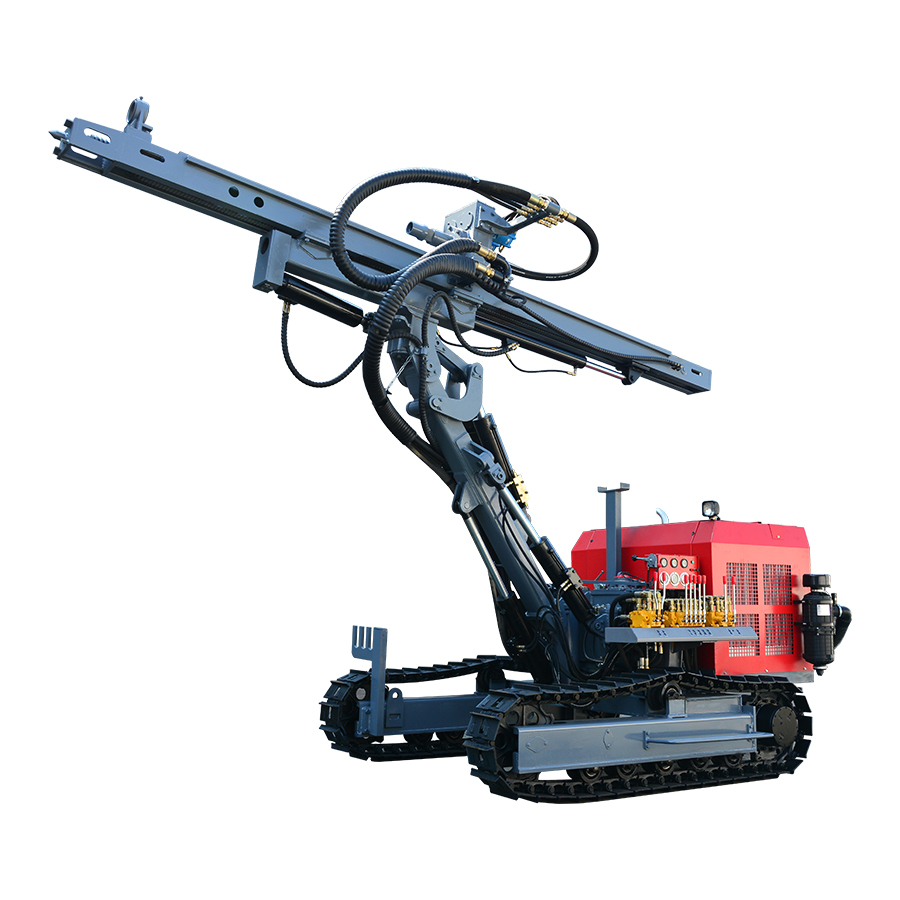

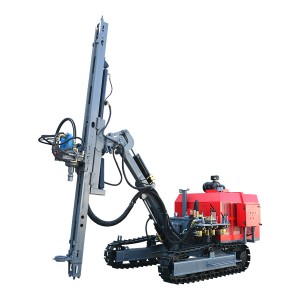

Ang HC420 crawler submersible drill ay self-propelled hydraulic drilling equipment. Mag-ampon ng bagong haydroliko na teknolohiya, umiinog gamit ang double motor belt reducer structure, mataas na rotary torque; itulak gamit ang oil cylinder belt plate chain, itulak, mapabuti nang maayos at mabilis. Bagong istraktura ng braso ng pagbabarena, na angkop para sa posisyon ng pagbabarena na pahalang na butas ng anchor. Pangunahing ginagamit ang HC420 drilling car para sa iba't ibang pagmimina, pagpapanatili ng tubig, trapiko, suporta sa anchor bolt, proteksyon ng slope at iba pang mga proyekto ng open-air submersible hole drilling car
umiikot na ulo
Ang turn ay gumagamit ng double motor belt reducer na istraktura, at nilagyan ng manual rotary valve, may, mataas na metalikang kuwintas mababang bilis at mababang metalikang kuwintas mataas na bilis ng dalawang gears, ang maximum na output torque 4400 NM
makina
Nilagyan ng 58KW Yuchai four-cylinder diesel engine, malakas na kapangyarihan. Ang console ay gumagamit ng isang dalawang-layer na istraktura ng duplex, makatwirang posisyon, operator Easy; ang bagong hydraulic system, propulsion, rotary, mabilis at mabagal na gear, at gamit ang dual, motor double speed rotary, upang matugunan ang iba't ibang working condition
Arm drill system
Ang disenyo ng istraktura ng drill arm at guide rail ay na-optimize upang mapabuti ang pagiging maaasahan, flexibility at tibay ng istraktura ng drill. Pinakamababang pahalang na taas ng butas ng Minimum na pahalang na taas ng butas na 300mm
Sistema ng Filter
Ang pre-filter, oil bath air filter at air filter ay ginagamit sa tatlong antas upang magarantiya ang trabaho ng diesel engine sa mataas na alikabok na kapaligiran
Naglalakad na motor crawler frame
Gamit ang engineering walking motor, malakas na kakayahan sa pag-akyat, rate ng pagkabigo
Pangunahing teknikal na mga parameter ng pagganap
| Item No. | HC420 |
| Iangkop sa tigas ng bato | 6~20 |
| diameter ng borehole (mm) | 95~140(115) |
| Lalim ng economic drill (m) | 30 |
| Single-machine climbing capacity ng | ≥25 |
| Itulak paraan | hydro-silindro |
| Propel stroke (mm) | 3000 |
| Pinakamataas na puwersa ng pagpapahusay | 25 |
| Swing torque (N m) | 4400 |
| Bilis ng pag-ikot ng swing (r/min) | 0~100 |
| Gumaganang presyon ng hangin (MPa) | 1.2~2.4 |
| Pagkonsumo ng hangin (m³ / min) | 11~21 |
| kapangyarihan ng host (kw) | 58 |
| Pagbabarena ng braso na pahalang na anggulo ng ugoy | kaliwa9 kanan12 |
| Bilis ng paglalakad (km/h) | 2.5 |
| ground clearance (mm) | 300 |
| sukat ng balangkas (mm) | 6000×2200×2100 |
| Timbang | 5000 |
