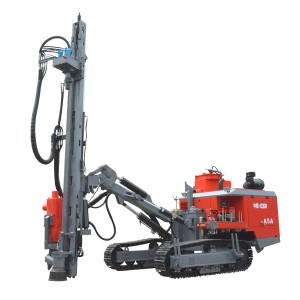

A2B drilling rig
sa batayan ng orihinal na Northwest Wolf
Sa batayan ng orihinal na Northwest Wolf, angpangkat ng HWHay na-upgrade at na-optimize ang talahanayan ng pagpapatakbo ng produkto, propulsion beam, rotary head, mga bahagi ng shell, mga bahagi ng braso ng pagbabarena at mga bahagi ng pagkolekta ng alikabok, upang mapakinabangan ang pagganap ng drilling rig.Ang makinang diesel ay nagbago mula sa orihinal na pahalang hanggang sa patayong layout, na ginagawa ang ugnayan ng posisyon sa pagitan ng mga bahagi na puno ng walang katapusang mga posibilidad.Ang modelong ito ay simple sa istraktura at cost-effective, lalo na angkop para sa lahat ng uri ng open-pit mine sa hilagang-kanluran ng China.
| makina | Mag-ampon ng 58kw, pambansang tatlong diesel engine |
| diameter ng bore | φ80-φ105mm |
| Opsyonal na mga parameter ng air compressor | Presyon：0.8-1.3mpa, kapasidad ng hangin：10-15m3/min |
Mga bahagi ng kapangyarihan
◆Nilagyan ng Yuchai four-cylinder national three diesel engine, na may sapat na kapangyarihan upang matugunan ang pinakabagong mga pambansang pamantayan sa paglabas
◆Magdagdag ng antifreeze, malakas na kakayahang umangkop sa malamig na mataas na altitude.
Gumagamit ng bateryang walang maintenance, madaling gamitin, mahabang buhay, mahusay na performancec.
◆Buksan ang disenyo para sa madaling pagpapanatili at pagpapanatili.
Rotary system
◆ Direktang koneksyon ng motor, ang bilis ng pag-ikot ay mas kapaki-pakinabang, kanselahin ang mataas na rate ng pagkabigo ng reducer, ang rotary head ay mas matibay, alinsunod sa mga pangangailangan ng karamihan sa mga gumagamit.
Console
◆ kontrolin ang talahanayan nang direkta sa harap, kanselahin ang umiikot na talahanayan, dagdagan ang espasyo sa pagpapatakbo, palitan ang drill pipe na maginhawa;
◆Drill rod stock baffle ay binago mula sa dating uri ng pin patungo sa uri ng kutsilyo, at ang operasyon ay mas makatao.
Sistema ng elektronikong kontrol
◆LCDscreen display, mataas na antas ng integration, real, oras na pagsubaybay ng iba't ibang mga parameter, ay maaaring intelligently lumipat ayon sa singsing, kapaligiran at operating kondisyon ng working mode, uri, at may self-diagnosis, alarm function.
Propulsion beam
Ayon sa feedback sa kalidad ng merkado, ang isang guide plate ay idinagdag sa loob ng propulsion beam upang matiyak na ang pulley frame ay hindi tatakas kapag nagpo-promote ng pag-aangat;
Mga bahagi ng pagkolekta ng alikabok
◆Nakabit ang dust collector sa loob ng saklaw ng track at dinadala sa isang epektibong lugar
I-drill ang bahagi ng braso
◆Ang drilling arm ay umuusad at umuugoy paitaas, pinatataas ang hanay ng paggalaw ng guide rail, at ang drilling adaptability ay mas mahusay.
Mga bahagi ng chassis
◆Paggamit ng engineering excavator na may apat na gulong, at nilagyan ng crawler baffle, malakas na kakayahan sa pag-akyat, maaasahan at matibay.
◆Ang plunger-type walking motor ay ginagamit sa paglalakad na may matatag at maaasahang kondisyon.
Mga teknikal na parameter
| diameter ng borehole | 80-105mm |
| Lalim ng pagbabarena | 25M |
| Bilis ng paglalakbay | 2.5km/h |
| Kakayahang umakyat | 25° |
| Rotary torque | 1500Nm |
| Bilis ng pag-ikot | 0-160rpm |
| Drill rod | 60*2000 |
| Sinusuportahan ang shock force | 3" |
| Itulak ang biyahe | 2260mm |
| Kapangyarihan ng makina | 58kw |
| Ground clearance | 370mm |
| A3 Timbang | 3800Kg |
| A3A Kabuuang timbang | 4700Kg |
| Mga Dimensyon(L×W×H) | 4500×2000×2400mm |
